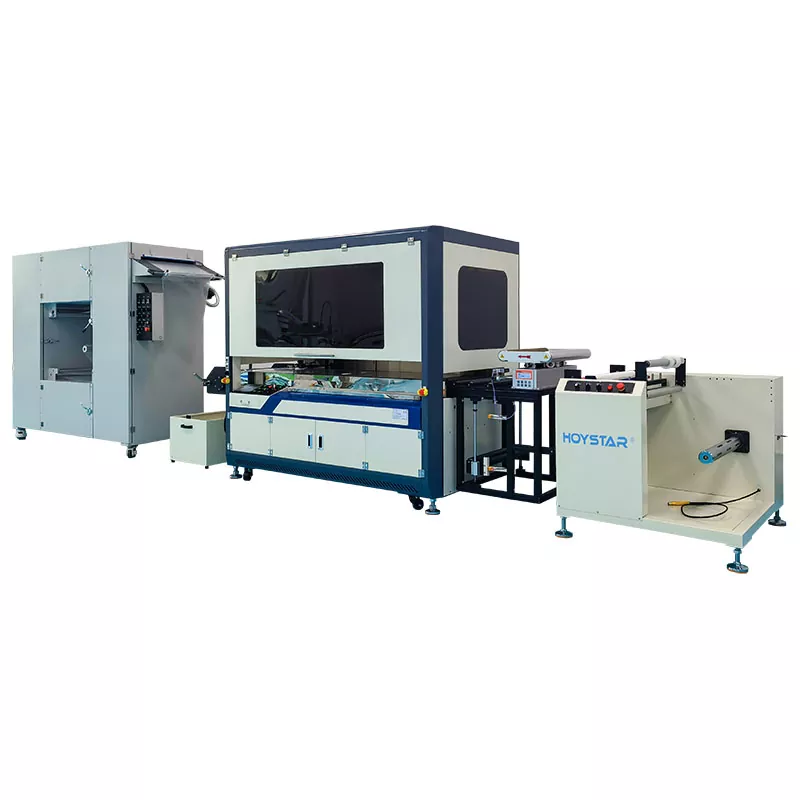

このHOYSTARはフィルムロールツーロールスクリーン印刷機を供給しています。光電レジストレーション、PLC タッチスクリーン制御、カスタマイズ可能な設定を備えたマシンで、さまざまなフィルム、テープなどへの印刷に適しています。
|
名前 |
モデル |
||||
|
4070 |
5070 |
6080 |
80120 |
||
|
ホストパラメータ |
作業台面積（長さ×幅）mm |
1530×450 |
1530×550 |
1670×650 |
2230×850 |
|
最大送り幅(mm) |
410 |
510 |
610 |
810 |
|
|
最大印刷領域（縦×横）mm |
700×400 |
700×460 |
800×580 |
1200×800 |
|
|
最大枠面積（縦×横）mm |
1000×700 |
1000×800 |
1100×900 |
1100×900 |
|
|
最小グリッド面積（縦×横）mm |
500×300 |
500×400 |
500×500 |
500×500 |
|
|
印刷厚さ(mm) |
0.05～0.38 |
0.05～0.38 |
0.05～0.38 |
0.05～0.38 |
|
|
最小印刷ジャンプ距離 (mm) |
5 |
5 |
5 |
5 |
|
|
印刷機動作電圧(V) |
380 |
380 |
380 |
380 |
|
|
本体最大出力(KW) |
2.5 |
2.5 |
2.5 |
2.5 |
|
|
使用空気圧 (kg/cm2) |
4～8 |
4～8 |
4～8 |
4～8 |
|
|
調色精度範囲(mm) |
0.05～0.1 |
0.05～0.1 |
0.05～0.15 |
0.05～0.15 |
|
|
本体寸法（長さ×幅×高さ）mm |
2700×1150×1650 |
2700×1250×1865 |
2900×1350×1865 |
3620×1550×1865 |
|
|
オーブンパラメータ |
オーブン温度範囲（℃） |
常温～130℃ |
常温～130℃ |
常温～130℃ |
常温～130℃ |
|
オーブン動作電圧 (V) |
380 |
380 |
380 |
380 |
|
|
乾燥長さ(m) |
60 |
60 |
60 |
60 |
|
|
オーブンの最大出力(KW) |
24 |
24 |
24 |
30 |
|
|
受け側最大ロール径(mm) |
500 |
500 |
500 |
500 |
|
|
オーブン寸法（長さ×幅×高さ）mm |
2300×1050×2000 |
2300×1150×2000 |
2160×1150×2000 |
2160×1350×2000 |
|
|
フィーダパラメータ |
荷降ろし時の最大ロール径(mm) |
500 |
500 |
500 |
500 |
|
フィーダ動作電圧 (V) |
220 |
220 |
220 |
220 |
|
|
フィーダの最大電力 (KW) |
0.3 |
0.3 |
0.3 |
0.3 |
|
|
フィーダ寸法（長さ×幅×高さ）mm |
800×910×1180 |
900×1000×1200 |
1000×1100×1200 |
1200×1100×1200 |
|
1. 再現性のある色見当と高速性能を備え、1時間あたり1,200～1,800枚の印刷を実現するフィルムロールToロールスクリーン印刷機（製品寸法により異なります）。
2.PLC タッチ スクリーン コントロール (ヒューマン マシン インターフェイス)、インターフェイスはシンプルかつ明確で、操作は簡単です。
3.マルチカラー印刷では光電アイトラッキングを採用し、PLC + カラーマークセンサー制御システムと組み合わせて正確な位置決めを実現します。カラーマークを自動的に検出し、異常が発生した場合には即座にシャットダウンするため、無駄やエラーが削減されます。
4.スクリーンフレームの位置、印圧、スキージ速度、スクリーンフレームの高さなどの印刷パラメータをカスタマイズできるため、さまざまな製品で最適な結果を得るために調整された設定が可能です。
5.カスタマイズ可能な印刷速度と出力カウント機能。設定生産量に達すると機械が自動的に停止し、警報が鳴ります。
6.エラー検出機構：印刷異常や製品なしの場合、機械は自動的に停止し、アラームが鳴ります。
7.さまざまな製品の特定の要件に対応するために調整可能な設定（強、弱、またはオフ）が可能な3セクションタイプのエア吸引装置。
8.不良品の識別と品質管理のための補助検査作業灯。
家電分野：炊飯器、IHコンロ、洗濯機、エアコンなどのパネル印刷。
エレクトロニクス領域: 電気メンブレン スイッチ、フレキシブル プリント回路、銅板、アルミニウム シート、LED プリント回路。
通信および情報分野: 携帯電話の筐体、携帯電話のキーパッド、バッテリー付属品、および周辺端末機器。
アパレルおよび繊維産業: 転写印刷とラベル - 衣料品および繊維分野の無料タグ。
輸送および出荷用マーキング: コンテナやトラックのコンパートメントのラベル、オートバイや自転車のデカール。
計器分野: 電子スイッチおよび計器パネルのラベル。

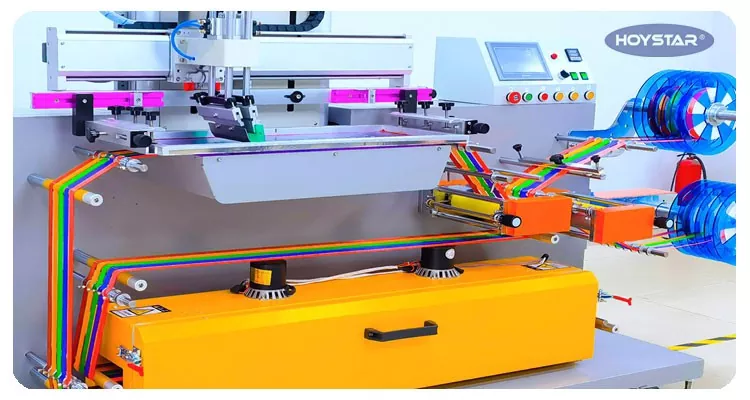

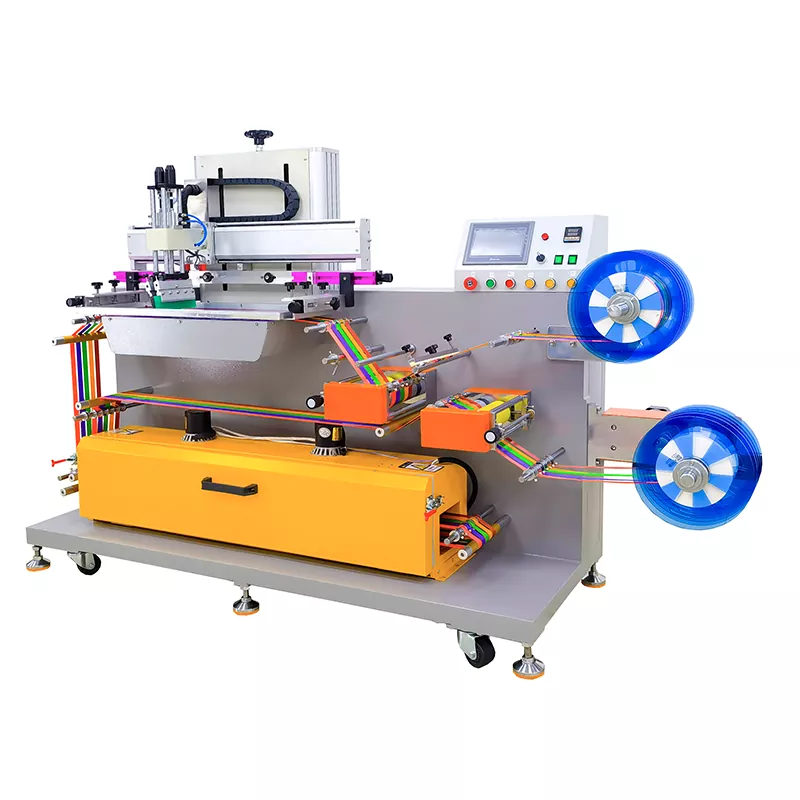

ダブルリールモードを備えたロールツーロールリボンスクリーン印刷機は、安定した供給と巻き戻しを保証し、生産中の材料の滑りを防ぎます。半自動モードと自動モードの両方を使用すると、オペレーターは少量のバッチから大量生産まで、さまざまな生産ニーズに適応できます。

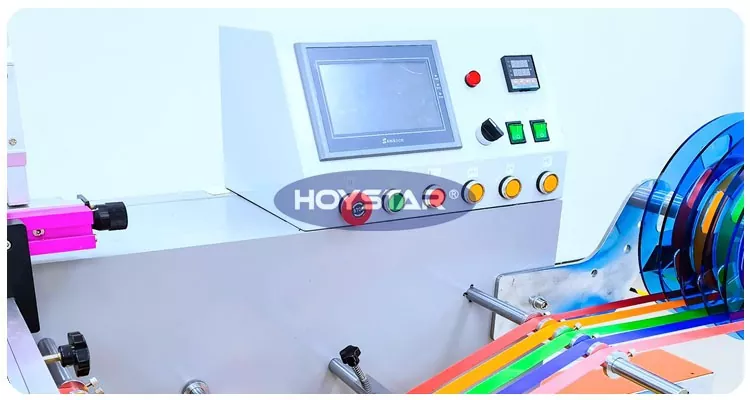

PLCとタッチスクリーンパネルを搭載しており、初めての方でも直感的に操作できます。インターフェースにより、印刷速度、印刷モード、オーブン設定を簡単に調整できます。

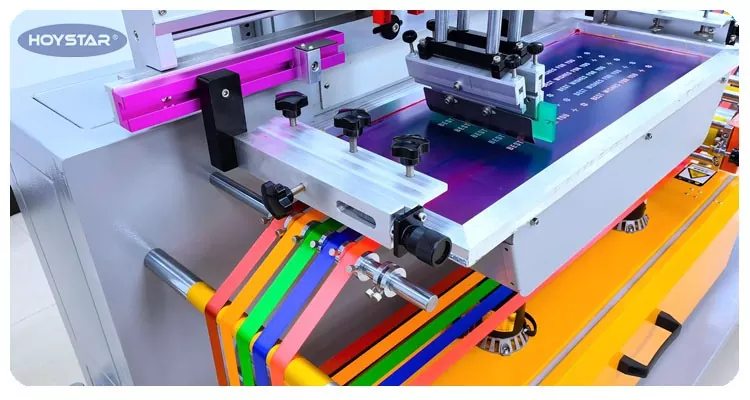

スクリーンフレームを変更して、リボンに別のパターンやロゴを印刷できます。印刷時、スクリーンフレームはスナップオフモードとなり、異なるインクでの印刷にも適用できます。
熱風循環機能を備えた2層オーブンを搭載しており、リボンを2層に通過させることで乾燥時間を短縮し、乾燥品質を損なうことなく出力を向上させます。また、オーブンの温度は調整可能であるため、プラスチゾルから溶剤ベースのインクまで、さまざまな種類のインクとの互換性が保証されます。
